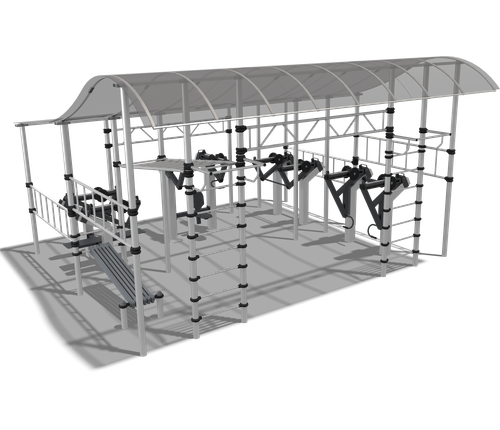

Атлетический павильон (тип 2)

Для обеспечения здорового развития физических показателей на дворовом комплексе необходимо использовать спортивные элементы. Перед Вами образец спортивного атлетического павильона. Данная конструкция представляет собой набор из множества тренажеров и спортивных элементов, установленных под крышей. Опорный каркас изготавливается из металлических труб, которые обрабатывают стойкими противокоррозионными растворами, способными увеличить срок службы продукта даже в условиях низких температур и плохой погоды.

Артикул
ТР090.00.2
Характеристики
  • Ширина — 5.71 м.
  • Длина — 6.3 м.
  • Высота — 3.62 м.
Комплектация
  • Полухомут с трубой (черный) – 38 шт.
  • Полухомут без трубы (черный) – 102 шт.
  • Полухомут с трубой 89х42 (черный) (двойной) – 32 шт.
  • Заглушка на стойку 89 – 2 шт.
  • Заглушка пластиковая ф42 черн. – 4 шт.
  • Лист крыши на ТУ004 №1 (Поликарбонат 8х2100х6000мм) – 3 шт.
  • Профиль концевой Р-образный – 12 шт.
  • Профиль стыковочный Н-образный – 12 шт.
  • Стойка 800 под бетонировку (Бриллиант) – 2 шт.
  • Стойка 2900 под бетонировку для ТР090.00 (бриллиант) – 6 шт.
  • Стойка 3200 под бетонировку для ТР090.00 (бриллиант) – 6 шт.
  • Стойка 3900 под бетонировку для ТР090.00 (бриллиант) – 6 шт.
  • Сегмент крыши передний для ТР090 – 9 шт.
  • Сегмент крыши задний для ТР090 – 9 шт.
  • Сегмент крыши центральный для ТР090 – 9 шт.
  • Швеллер крыши соединительный для ТР090 – 18 шт.
  • Балка верхняя крайняя для ТР090 (бриллиант) – 6 шт.
  • Балка верхняя центральная для ТР090 (бриллиант) – 3 шт.
  • Стяжка крыши ТР090 правая (бриллиант) – 1 шт.
  • Стяжка крыши ТР090 левая (бриллиант) – 1 шт.
  • Уголок крепления крыши трибуны ТУ004 – 54 шт.
  • Ферма для АП002 (бриллиант) – 2 шт.
  • Ферма боковая №1 для АП002 (бриллиант) – 4 шт.
  • Рукоход наклонный АП001 (хомут 42х89) (бриллиант) – 1  шт.
  • Кольцо под 27 трубу – 24 шт.
  • Доска (40х90х1700мм) для скамьи для пресса наклонной – 6 шт.
  • Перемычка L=680 мм d=26.8 (бриллиант) – 17 шт.
  • Перемычка L=450 мм d=26.8 (бриллиант) – 1 шт.
  • Турник АП001 (хомут 42х89) (бриллиант) – 2 шт.
  • Шайба М6 DIN 125 ГОСТ 11371-78 кр, оц – 144 шт.
  • Гайка М6 DIN934 – 72 шт.
  • Гайка М6 DIN934 – 204 шт.
  • Гайка М10 DIN934 – 108 шт.
  • Шайба М10 DIN125 плоская – 216 шт.
  • Гровер 10 оц. DIN127 – 108 шт.
  • Болт М10х110 DIN 933 с шестигр гол, оц – 36 шт.
  • Закладная под трубу ф89 (арматура 300мм) (сварка) – 2 шт.
  • Болт М6х65 DIN933 с неполной резьбой оцинков – 72 шт.
  • Саморез 5,5х25 кровельный, по мет, со сверл, оц – 144 шт.
  • Саморез 5,5х25 кровельный, по мет, со сверл, оц – 172 шт.
  • Саморез 5,5х25 кровельный, по мет, со сверл, оц – 189 шт.
  • Винт М6х35 DIN912 цилиндр гол, внутр шестигр, оц – 204 шт.
  • Саморез 5,5х19 кровельный част шаг – 18 шт.
  • Шайба М6 DIN 127 гроверная, оц – 72 шт.
  • Болт М10х70 DIN 933 кв гол, полн резьба, оц. – 72 шт.
  • Стойка тренажера ТР060.18 (СБ) (левая в сборе) – 1 шт.
  • Стойка тренажера ТР060.18 (СБ) (правая в сборе) – 1 шт.
  • Лежак тренажера ТР060.18 (СБ) – 1 шт.
  • Каретка тренажера ТР.18 (СБ) (бриллиант) – 2 шт.
  • Пластина ограничительная каретки (ТР.18) – 4 шт.
  • Ручка тренажера ТР064.18 – 2 шт.
  • Упор каретки ТР.18 (СБ) – 2 шт.
  • Заклёпка комб 4,0х16 алюминиевая DIN7337 – 24 шт.
  • Штырь металлический под пятаки (сварка) – 8 шт.
  • Болт М10х20 DIN933 шестигр гол, оц – 8 шт.
  • Шайба М10 DIN125 плоская – 8 шт.
  • Гровер 10 оц. DIN127 –  8шт.
  • Болт М8х100 DIN 933 с шестигр гол, оц – 8 шт.
  • Шайба М8 DIN 9021 (ГОСТ 6958-70) усил, оц – 16 шт.
  • Шайба М8 DIN127 гроверная, оц – 8 шт.
  • Гайка М8 (колпачковая) – 8 шт.
  • Ручки резиновые посадочн. диам 25,5 мм – 2 шт.
  • Блин для штанги диам пос.31 мм обрезиненный 5 кг – 4 шт.
  • Заклёпка комб 4,0х16 алюминиевая DIN7337 – 16 шт.
  • Заклёпка комб 4,0х16 алюминиевая DIN7337 – 16 шт.
  • Шильд для ТР060 (тренажёр Жим лёжа) – 1 шт.
  • Стойка тренажера ТР061.18 (СБ) (левая в сборе) – 1 шт.
  • Стойка тренажера ТР061.18 (СБ) (правая в сборе) – 1 шт.
  • Перемычка стоек с креплением сидушки ТР061.18 – 1 шт.
  • Каретка тренажера ТР.18 (СБ) (бриллиант) – 2 шт.
  • Пластина ограничительная каретки (ТР.18) – 4 шт.
  • Заклёпка комб 4,0х16 алюминиевая DIN7337 – 24 шт.
  • Болт М10х20 DIN933 шестигр гол, оц – 8 шт.
  • Шайба М10 DIN125 плоская – 8 шт.
  • Гровер 10 оц. DIN127 – 8 шт.
  • Ручка тренажера ТР061.18 – 2 шт.
  • Болт М8х100 DIN 933 с шестигр гол, оц – 8 шт.
  • Шайба М8 DIN 9021 (ГОСТ 6958-70) усил, оц – 16 шт.
  • Шайба М8 DIN127 гроверная, оц – 8 шт.
  • Гайка М8 (колпачковая) – 8 шт.
  • Ручки резиновые посадочн. диам 25,5 мм – 2 шт.
  • Упор каретки ТР.18 (СБ) – 2 шт.
  • Блин для штанги диам пос.31 мм обрезиненный 5 кг – 4 шт.
  • Шильд для ТР061 (тренажёр Жим сидя) – 1 шт.
  • Стойка тренажера ТР064.18 (СБ) (левая в сборе) – 1 шт.
  • Стойка тренажера ТР064.18 (СБ) (правая в сборе) – 1 шт.
  • Перемычка рычагов ТР064.18 – 1 шт.
  • Перемычка стоек ТР064.18 – 1 шт.
  • Каретка тренажера ТР.18 (СБ) (бриллиант) – 2 шт.
  • Пластина ограничительная каретки (ТР.18) – 4 шт.
  • Заклёпка комб 4,0х16 алюминиевая DIN7337 – 24 шт.
  • Болт М10х20 DIN933 шестигр гол, оц – 4 шт.
  • Шайба М10 DIN125 плоская – 4 шт.
  • Гровер 10 оц. DIN127 – 4 шт.
  • Ручка тренажера ТР064.18 – 2 шт.
  • Болт М8х100 DIN 933 с шестигр гол, оц – 8 шт.
  • Гайка М8 (колпачковая) – 8 шт.
  • Шайба М8 DIN 9021 (ГОСТ 6958-70) усил, оц – 16 шт.
  • Шайба М8 DIN127 гроверная, оц – 8 шт.
  • Ручки резиновые посадочн. диам 25,5 мм – 2 шт.
  • Упор каретки ТР.18 (СБ) (серый RAL7024) – 2 шт.
  • Блин для штанги диам пос.31 мм обрезиненный 5 кг – 4 шт.
  • Шильд для ТР064 (тренажёр Приседание) – 1 шт.
  • Стойка тренажера ТР065.18 (СБ) (левая в сборе) – 1 шт.
  • Стойка тренажера ТР065.18 (СБ) (правая в сборе) – 1 шт.
  • Перемычка стоек ТР065.18 – 1 шт.
  • Каретка тренажера ТР.18 (СБ) (бриллиант) – 2 шт.
  • Пластина ограничительная каретки (ТР.18) – 4 шт.
  • Заклёпка комб 4,0х16 алюминиевая DIN7337 – 24 шт.
  • Болт М10х20 DIN933 шестигр гол, оц – 4 шт.
  • Шайба М10 DIN125 плоская – 4 шт.
  • Гровер 10 оц. DIN127 – 4 шт.
  • Ручка тренажера ТР065.18 – 2 шт.
  • Болт М8х100 DIN 933 с шестигр гол, оц – 8 шт.
  • Шайба М8 DIN 9021 (ГОСТ 6958-70) усил, оц – 16 шт.
  • Шайба М8 DIN127 гроверная, оц – 8 шт.
  • Гайка М8 (колпачковая) – 8 шт.
  • Ручки резиновые посадочн. диам 25,5 мм – 2 шт.
  • Упор каретки ТР.18 (СБ) – 2 шт.
  • Блин для штанги диам пос.31 мм обрезиненный 5 кг – 4 шт.
  • Шильд для ТР065 (тренажёр Тяга к поясу стоя) – 1 шт.
